智能家居弱电布线注意事项，打造安全便捷家居空间！

科技在发展，智能家居逐渐走入平常家居生活，也即将迎来火爆的家居潮流。而智能家居需要对空间进行综合布线，这些布线注意事项你知道多少呢？下面就和“未来家装网”一起来看看智能家居弱电布线注意事项。

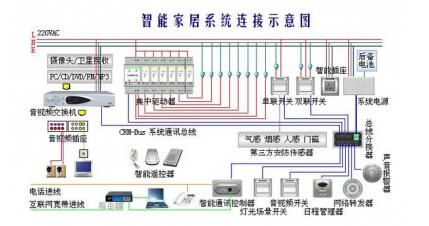

智能家居(英文：smart home, home automation)是以住宅为平台，利用综合布线技术、网络通信技术、 安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。

一、局域网

智能家居以网络为入口，家中组建小型局域网络成为开启智能家居的第一步。随着家电网络化的趋势，网络影音中心、网络冰箱、网络微波炉、网络视频监控陆续出现，这些设备都可以找就近网络接口接入网络。

局域网是一个星形拓朴结构，任何一个节点或连接电缆发生故障，只会影响一个节点，在信息接入箱安装起总控作用的RJ45配线面板模块，所有网络插座来的线路接入配线面板的后面，信息接入箱中还应装有小型网络交换机，通过RJ45跳线接到配线面板的正面接口。需要在每间房都至少有两个网络接口：一是可用作网络、二是可用作电话。包括RJ45配线面板、双绞线、RJ45信息模块，都要选择当前流行的传输介质，可以应对现在和将来的需要。

二、有线电视

有线电视系统可传输模拟或数字电视信号，将信号送到每一个房间，既能收看模拟电视节目，也能收看数字信号电视节目。

有线电视系统应使用专用双向、高屏蔽、高隔离1000MHZ同轴电缆和面板、分配器、放大器(多于4个分支时需要)。分配器应选用标有5—1000MHz技术指标的优质器件。电缆应选用对外界干扰信号屏蔽性能好的75-5型、四屏蔽物理发泡同轴电缆，以保证每个房间的信号电平;有线电视图像清晰、无网纹干扰。有线电视的布线相对简单，对于普通商品房，只要在家庭信息箱中安装一个一分四的分配器模块就可以将外线接入的有线电视在这里分到客厅和各个房间。

三、电话系统

家里安装小型电话程控交换机后，只需申请一根外线电话线路，让每个房间都能拥有电话。而且既能内部通话，又能拨接外线，外电进来时巡回震铃，直到有人接听。可以在电话机上按房间号码，转到另外一个房间。也可用信息接入箱配套的电话语音模块面板，但是这种面板只能共享接入电话外线，电话进来时，铃声同响，一房通话，别房可监听，没有通话保密功能。

电话系统和局域网络系统布线按照我们的“复用和双备份”的要求一起布线的，在线缆和接口插座上用材是一样的，不同的是在信息接入箱的连接方法不同。用作电话的网络双绞线，我们采用色标为蓝和蓝白的线对打上RJ11水晶头。若采用小型程控交换机的话，直接插入程控交换机的接口;若采用普通的一拖几电话模块，就将RJ11水晶头插入电话模块。

四、家庭影院系统

家庭影院是指在家中能够享受到与电影院相同或相近的清晰而绚丽多彩的图像，充满动感和如同现场的声音效果，所需器材分为视频与音频两大部分。视频部分是整套系统中非常重要的一环，通常由大屏幕彩电或投影机担任，其中投影机就需布线。AV功放是音频重放的中心，其特点是多声道的声音重放。

家庭影院系统布线主要包括投影机的视频线，如VGA、色差线、DVI、HDMI和音箱线。线缆要一条线走到底，接头和线都是原厂制作。在设计时要精确计算走线的长度以便购买合适长度的线缆，保证足够拉到位，并在影音设备中心处有足够的余量。

布线时要将这些昂贵的线缆的一端接头仔细用多层塑料包好，绑上铁线，接着用电式胶布再绑一次，然后牵引穿过PVC套管，一端拉，另一端送，不能使用蛮力。PVC管可以选稍大一些，以便可以顺畅的拉过，管中间线不被绞结。

五、AV系统

AV设备都是在客厅里，我们若需要在各房间里欣赏到这些AV影音设备播放影音就必须通过家庭综合布线将这上述三种线路接到各房间。包括：DVD AV系统、卫星接收机AV系统、数字电视AV系统。通过AV信号传输系统，就可以在其他房间看影碟、看卫星电视节目、看数字电视节目，无需重复添置多台DVD、卫星接收机、数字电视机顶盒等设备。

AV系统需要同时布三条线缆，插座面板是三孔AV接口，信息接入箱中采用AV模块面板，总接入影音中心的AV信号，分接出到各房间。来自房间的各组三线分别接入AV模块面板后面的各组接线柱，通过面板的拨位开关实现接通或关闭。AV系统要选择足够好的线材来抵消一部分不足，视频线和音频线应选用高纯度无氧铜作导体，接口面板和AV模块的接线端子最好能是24K镀金。

六、家庭背景音乐系统

家里各个角落弥漫起曼妙轻柔的背景音乐，就需要在各房间、卫生间、厨房、阳台等地方通过家庭综合布线将音频线接到各个角落。普通的家庭背景音乐系统采用集中控制方式，可将音源直接输入可分区控制功放，可分区控制功放是这个系统的核心。最重要的特点是可以通过可分区控制功放分别独立地控制各个房间的节目播出，需要的房间就播放，不需要的房间可以关闭。

家庭背景音乐系统将来自各个房间的扬声器的音箱线信中接到位于客厅影音中心的墙壁上的音箱接线面板，可分区控制功放器再依次接音箱接线面板即可形成家庭背景音乐系统。

七、红外转发系统

红外转发系统由位于各房间的红外接收器和位于客厅的红外发射器组成，用户可以在卧室或书房等房间内对客厅等处的视听设备如影碟机、功放、卫星接收机、数字电视机顶盒等进行自如地遥控。

红外转发系统的布线可以不经过信息接入箱，因为各个房间的红外接收器的信号线可以并联接在一起，再通过一组信号线接到红外发射器。

八、监控报警系统

家庭住宅报警系统前端探测器可分为门磁、窗磁、煤气探测器、烟感探测器、红外探头、紧急按钮等。当有人非法入侵时将会触发相应的探测器，家庭报警主机会立即将报警信号传送至小区管理中心或用户指定的电话上，以便保安人员迅速出警，报警主机将会纪录下这些信息，以备查阅。

家庭住宅报警系统微电脑报警主机可以安装在信息接入箱的外墙旁边，各个前端探测器通线综合布线汇接到信息接入箱里的安防报警抄表信号采集模块条，再从模块上接入微电脑报警主机。
